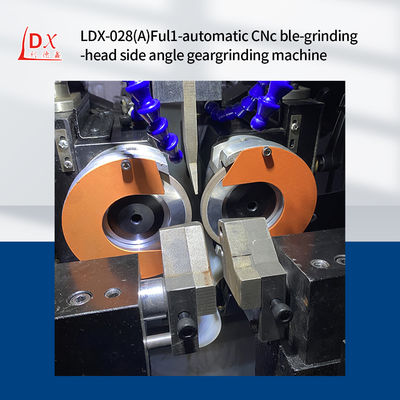

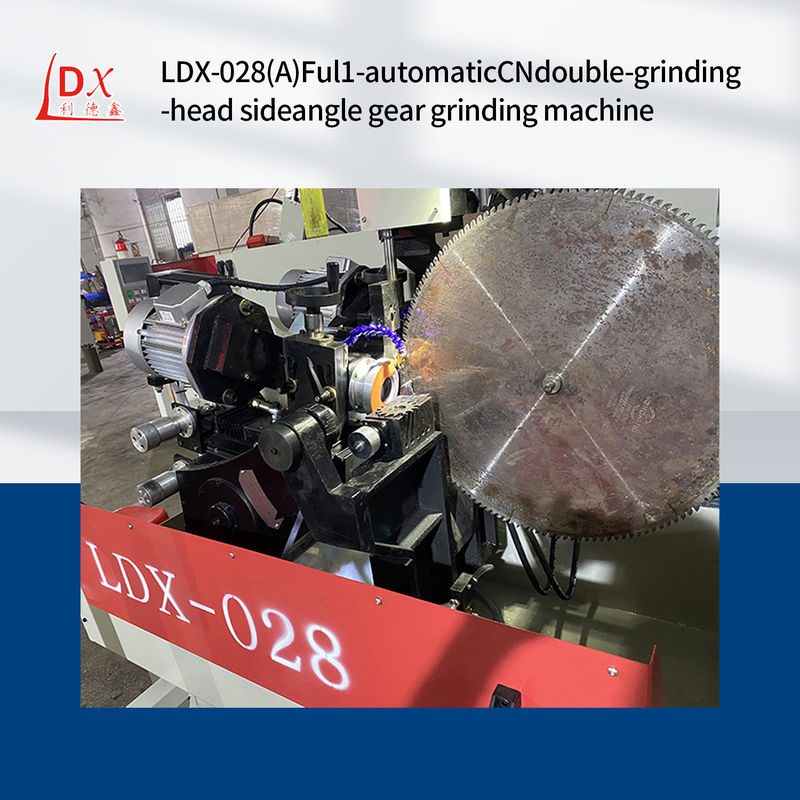

LDX-028A أداة مجموعة سيرفو CNC شفرة دائرية شفرة مزدوجة رأس الطحن الزاوية الجانبية آلة طحن العجلات

LDX-028A أداة مجموعة سيرفو CNC شفرة دائرية شفرة مزدوجة رأس الطحن الزاوية الجانبية آلة طحن العجلات

جزء من نظام Lidexin CNC:

1أجهزة نظام التحكم: هو الجزء الأساسي من آلة طحن الشفرة الدائرية CNC ، مسؤولة عن استقبال ومعالجة إشارات إدخال مختلفة ،والتحكم في حركة وتشغيل المعدات.

2تتضمن الأجهزة بشكل رئيسي وحدة تحكم CNC و PLC و الشاشة اللمسية و جهاز الاستشعار و ما إلى ذلك و وحدة التحكم الرقمية هي دماغ النظام بأكمله و لديها قدرة حاسوبية و معالجة قويةويمكن أن تدرك عالية السرعة و عالية الدقة التحكم في الحركةيتم استخدام PLC للسيطرة المنطقية والوظائف المساعدة ؛ كواجهة الإنسان والآلة ، شاشة اللمس مريحة للمشغل لتحديد المعلمات وعمليات التحكم ؛يستخدم المستشعر للكشف عن حالة التشغيل ومعلومات الموقع للمعدات وتوفير إشارات ردود فعل لنظام التحكم

3هو مفتاح لتحقيق وظائف مختلفة من آلة طحن العدادات، بما في ذلك برنامج طحن، وإعداد المعلمات، والتحكم في الحركة، وتشخيص الأخطاء وغيرها من الوحدات.وحدة برمجة برنامج الطحن يمكن أن تولد تلقائيًا مسار الطحن وبرنامج التصنيع وفقًا لمعلمات ملف تعريف الأسنان من شفرة المنشار ومتطلبات عملية الطحنتتيح وحدة تعيين المعلمات للمشغل تعيين المعلمات مثل سرعة العجلة، سرعة التغذية وعمق الطحن وفقا لمواد وشفرة المنشار المختلفة.وحدة التحكم في الحركة هي المسؤولة عن التحكم في حركة كل محور من المعدات لتحقيق تحكم دقيق في الموقف والسرعةيمكن لوحدة تشخيص الأخطاء مراقبة حالة تشغيل المعدات في الوقت الفعلي، واكتشاف وتشخيص الخطأ في الوقت المناسب، وتوفير معلومات وإجراءات الإنذار المقابلة.

4اختيار معايير الطحن: الاختيار المعقول لمعايير الطحن هو المفتاح لضمان جودة الطحن وكفاءته.سرعة التغذية، عمق الطحن ، أوقات الطحن ، الخ كلما زادت سرعة العجلة الطحن ، كلما زادت كفاءة الطحن ، ولكن في نفس الوقت ، فإنه سيزيد من خطر ارتداء العجلة الطحن والحرق.سرعة تغذية سريعة جدا سيؤدي إلى قوة طحن مفرطة، مما يؤثر على دقة وجودة سطح شفرة المنشار. إذا كان عمق الطحن كبيرًا جدًا ، فمن السهل أن يتسبب في تشوه وتلف شفرة المنشار.من الضروري اختيار معايير الطحن المناسبة وفقًا للمادة، شكل الأسنان، وحجم وعوامل أخرى للشفرة.

5"من أجل تحسين أداء القطع وعمر الخدمة لشفرة المنشار ، من الضروري أن يتم تشفير الجزء العلوي والسفلي من شفرة المنشار.زاوية وحجم الشامفر تحتاج إلى اختيار وفقا لمتطلبات شفرة المنشار، وعادة ما يتم معالجتها عن طريق طحن عالية السرعة لضمان جودة السطح ودقة الأبعاد للشافير.

6نظام التبريد: في عملية الطحن ، سيتم توليد الكثير من الحرارة ، إذا لم يتم تبريدها في الوقت المناسب ، فإنه سيؤدي إلى زيادة ارتداء عجلة الطحن ، وتشوه شفرة المنشار وغيرها من المشاكل.يجب أن تكون آلة طحن شفرة المنشار الدائري CNC مجهزة بنظام تبريد فعال، عادة عن طريق تبريد الماء أو تبريد الهواء. نظام تبريد المياه تبريد عجلة الطحن وشفرة المنشار عن طريق تدفق المياه، والتي لها تأثير تبريد جيد،لكن سائل التبريد يحتاج إلى استبدال بانتظامنظام تبريد الهواء ينفخ الهواء البارد إلى عجلة الطحن وشفرة الشفرة من خلال المروحة ، تأثير التبريد ضعيف نسبيا ، ولكن الهيكل بسيط وسهل الصيانة.

7"من أجل تقليل ارتداء وارتباك المعدات وتحسين عمر الخدمة للمعدات،من الضروري تزييت الأجزاء المتحركة للمعدات مثل قاطرة القيادة والمسمار الرئيسييستخدم نظام التشحيم بشكل عام التشحيم التلقائي لإدخال زيت التشحيم أو الدهون في الأجزاء المتحركة بانتظام وكميا لضمان التشغيل الطبيعي للمعدات.
