LDX-020A مصنع مباشر أوتوماتيكي شفرة الشفرة الأمامية والخلفية زاوية حادة آلة
تفاصيل المنتج:
| مكان المنشأ: | فوشان ، قوانغدونغ ، الصين |
| اسم العلامة التجارية: | Lidexin |
| إصدار الشهادات: | CU,ISO |
| رقم الموديل: | LDX-020A |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Western Union |
| تفاصيل التغليف: | الأبعاد الميكانيكية (الطول × العرض × الارتفاع): 1600X1100X1800mm |
| وقت التسليم: | 10-15 يوم عمل |
| شروط الدفع: | T/T، ويسترن يونيون |
| القدرة على العرض: | 100 قطعة / مون |
|
معلومات تفصيلية |
|||
| فتحة شفرة المنشار: | ￠ 10-220 ملم | زاوية سطح الأسنان: | 5 درجات إلى +30 درجة |
|---|---|---|---|
| زاوية الأسنان العلوية للخلف: | 1-20 درجة | الوزن الميكانيكي: | 800 كجم |
| السرعة الخطية لعجلة الطحن: | 26 م / ث | حجم عجلة الطحن (القطر الخارجي × الفتحة): | (￠ 125 مم × ￠ 32 مم × 1 مم) |
| إبراز: | آلة تحدي الزاوية الخلفية آلة تحدي الزاوية الأمامية والخلفية,Front And Rear Angle Sharpening Machine |
||
منتوج وصف

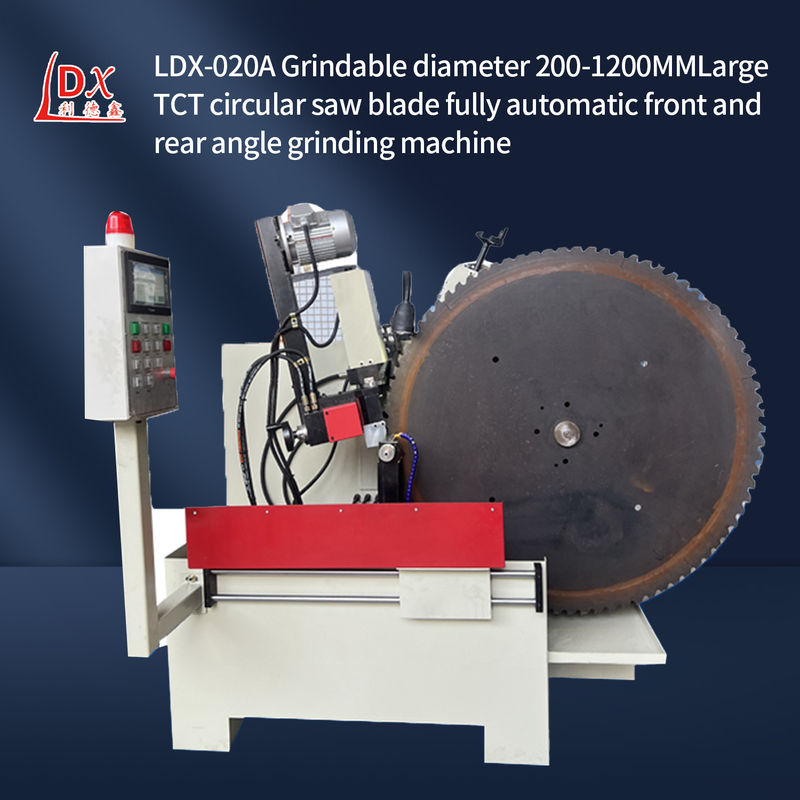

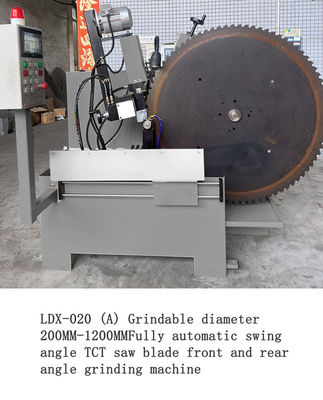

LDX-020A مصنع مباشر أوتوماتيكي شفرة المنشار الأمامية والخلفية
متطلبات تركيب محددة للشفرات الدائرية:
1"المعدات في حالة جيدة، والعمود الرئيسي ليس لديه تشوه، لا قفزة قطر، والتركيب ثابتة بقوة، لا اهتزازات وهلم جرا.
2تحقق مما إذا كانت شفرة المنشار تالفة، وما إذا كان ملف الأسنان كامل، وما إذا كانت لوحة المنشار ناعمة ونظيفة، وما إذا كانت هناك ظواهر غير طبيعية أخرى لضمان سلامة الاستخدام.
3عند التجميع، تأكد من أن اتجاه سهم شفرة المنشار متسق مع اتجاه دوران محور المعدات.
4عندما يتم تركيب شفرة المنشار، فمن الضروري للحفاظ على العمود والشوك والفلانج نظيفة، والقطر الداخلي من الفلانج متسقة مع القطر الداخلي من شفرة المنشار،تأكد من أن اللفافة مرتبطة بإحكام مع شفرة المنشاريجب أن يكون حجم اللحاء مناسبًا ، ويجب ألا يكون القطر الخارجي أقل من 1/3 من قطر شفرة المنشار.
5"قبل تشغيل المعدات، تأكد من أنه من الآمن أن يكون شخص واحد تشغيل المعدات، نقطة الخمول، تحقق من ما إذا كان توجيه المعدات هو الصحيح، لا يوجد اهتزاز،بعد تركيب شفرة المنشار، في حالة التوقف لعدة دقائق، دون انزلاق، التأرجح أو القفز بعد العمل العادي.
تحليل خصائص اهتزاز عمود آلة طحن معدات تشكيل NC:
1"من أجل تقليل تأثير خصائص الاهتزاز في العمود على دقة المعالجة،تم تحديد المعادلات الرياضية لاهتزاز واستجابة الانتقال من العمود على أساس نظرية الاهتزاز الميكانيكيتم تحليل تأثير مختلف المعلمات الهيكلية على خصائص الاهتزاز في العمود بناءً على برنامج العناصر المحدودة ANSYS.
2"تظهر النتائج أنه وسيلة فعالة لتحسين خصائص اهتزاز العمود في نطاق معين من سمك الجدار من خلال إضافة قضبان تعزيز في تخطيط معقول.
3يتم زيادة التردد الطبيعي من الدرجة الأولى من العمود المصمم بنسبة 10.9٪ وتقلل التشوه الأكبر بنسبة 25.5٪ ، وأخيرا يتم إجراء اختبار الاهتزاز للآلة المصممة,ويظهر العمود خصائص اهتزاز جيدة. يوفر البحث أساسا للحد من تأثير الاهتزاز على دقة التصنيع وتحسين تصميم ديناميكي من العمود.
4، التركيز على إنتاج وتطوير شفرات المنشار الكربيد ، والمنتجات لمساعدة العملاء على تصنيع منتجات شفرة المنشار ، لمساعدتك على تحسين عملية إنتاج شفرات المنشار.
| المعلمات التقنية: |
| نطاق قطر شفرة المنشار: ¢200- ¢1200mm |
| فتحة شفرة المنشار: ¢10-220mm |
| سمك شفرة المنشار (الصلب): 1-12 ملم |
| مسافة الأسنان: 7-110 ملم |
| زاوية سطح الأسنان: 5 درجات إلى + 20 درجة |
| زاوية السن العليا للخلف: 1-20 درجة |
| ميل الأسنان إلى اليسار واليمين: طرف الأسنان / سطح الأسنان 20 درجة |
| نطاق ضربات طحن الشفرة: أقصى 25 ملم (أسنان قابلة للتعديل) / دقيقة |
| سرعة الطحن: 0.5-6mm/s |
| سرعة العمل: ما لا يزيد عن 20 سنة/دقيقة |
| حجم عجلة الطحن (القطر الخارجي × الثقب): (¢ 125mm x ¢ 32mmX1mm) |
| طحن الشامفر السلبي: -15 درجة |
| سرعة خطية للعجلة الطحن: 26m/s |
| معدل تدفق مضخة مياه التبريد: 501/min |
| حجم سلطانة سائل التبريد: 85L |
| الطاقة الإجمالية: 1.85 كيلوواط |
| الجهد: ثلاثي المراحل 380 فولت |
| الوزن الميكانيكي: 800 كجم |
| الأبعاد الميكانيكية (الطول × العرض × الارتفاع): 1600X1100X1800mm |
| الخصائص التقنية: |
| 1. يمكن لهذه المعدات طحن شفرات المنشارات TCT القطعية من الألومنيوم ، وشفرات المنشارات TCT ، وشفرات المنشارات الخشبية ، وشفرات المنشارات السبائك الكبيرة. من السهل تشغيلها ويمكن أن تمدد حياة خدمة شفرات المنشارات السبائك بالكامل.كل شفرة يمكن إعادة استخدامها 15-30 مرةهذه المعدات قد حصلت على الثناء من العديد من المشترين. |
