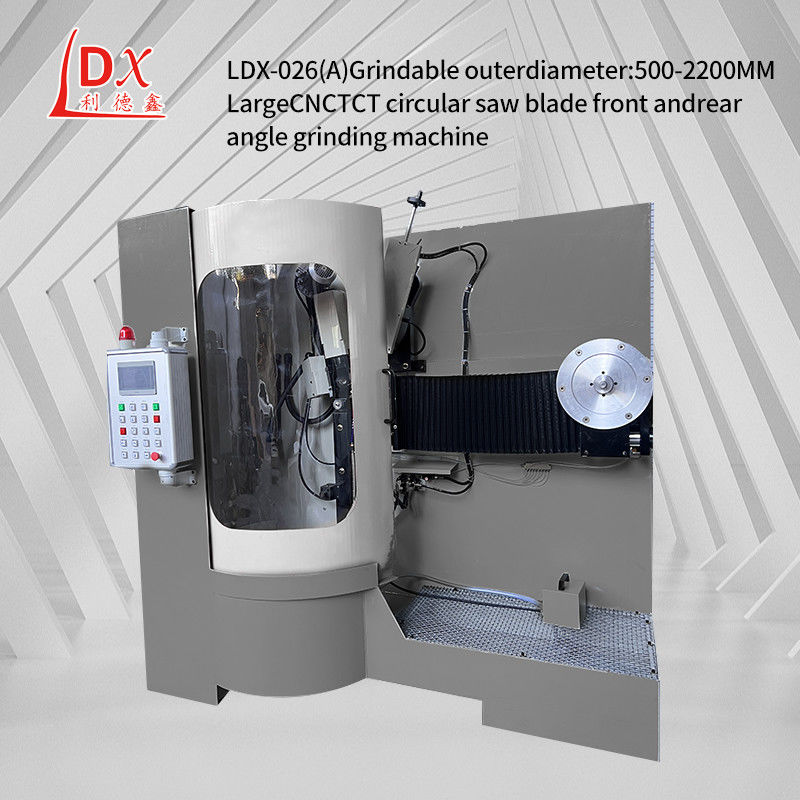

LDX-026A 300MM-1600MM قطر كبيرة دائرية شفرة شفرة ثلاثي المحور CNC شفرة شفرة طحن
تفاصيل المنتج:
| مكان المنشأ: | فوشان ، قوانغدونغ ، الصين |
| اسم العلامة التجارية: | Lidexin |
| إصدار الشهادات: | CU,ISO |
| رقم الموديل: | LDX-026A |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Western Union |
| تفاصيل التغليف: | الأبعاد الميكانيكية (الطول × العرض × الارتفاع): 1800X1400X1800mm |
| وقت التسليم: | 10-15 يوم عمل |
| شروط الدفع: | T/T، ويسترن يونيون |
| القدرة على العرض: | 100 قطعة / مون |
|
معلومات تفصيلية |
|||
| فتحة شفرة المنشار: | ￠ 10-220 ملم | سمك شفرة المنشار (لوحة الصلب): | 1-12 ملم |
|---|---|---|---|
| خطوة الأسنان: | 7-120 ملم | معالجة نطاق قطر شفرة المنشار: | ¢300-1500 ملم |
| زاوية دوران رأس الطحن: | 90 درجة و 180 درجة | الوزن الميكانيكي: | 1200 كجم |
| إبراز: | 1600MM آلة طحن شفرة دائرية,آلة طحن شفرة CNC |
||
منتوج وصف
LDX-026A 300MM-1600MM قطر كبيرة دائرية شفرة شفرة ثلاثي المحور CNC شفرة شفرة طحن
TCT آلة طحن الشفرة الدائريةالاحتياطات المخصصة لشفرة المنشار:
1قطر شفرة المنشار هذا بسيط للغاية ويمكن تصميمه وفقًا لأحجام مختلفة من المواد. يجب أن تستخدم المنشارات ذات الأحجام المختلفة من المواد حجم شفرة المنشار المقابلة لبعضها البعض.
2ما نوع المواد التي يجب استخدامها عند تخصيص شفرة المنشار ، والتي تحتاج إلى الحكم وفقا للمواد التي سيتم قطعها ، مثل: الفولاذ السريع ، الكربيد المسند أو شفرات المنشار الباردة ،شفرات المنشار تحتاج أيضا إلى تخصيص وفقا للمواد المختلفة.
3المعدات تحدد إلى حد كبير استخدام شفرة المنشار، لذلك عند تخصيص شفرة المنشار، فمن الضروري شرح نوع المعدات التي تستخدم،من أجل تحسين الكفاءة المقابلة عند صنع شفرة المنشار.
تشغيل آلة طحن شفرة المنشار:
1قم بتثبيت شفرة المنشار التي سيتم شحذها في جهاز الشحذ، وقم بتعديل قوة التثبيت بحيث لا تتلف شفرة المنشار عندما يحتفظ الجهاز بشفرة المنشار.
2"حدد اتجاه حادة آلة طحن شفرة المنشار وتحويل الجزء الأمامي من عجلة الطحن نحو حافة الحادة.
3أفتح مفتاح الطاقة وابدأ في طحن شفرة المنشار وبدأت العجلة في الدوران
4"أدخل جهاز الحدس في واجهة حديدة آلة شفرة الحدس،وتعديل زاوية وارتفاع مصباح الحد لتحقيق أفضل زاوية وعمق من شفرة الحد.
5"بدء عملية الطحن، ودفع مصباح الطحن إلى الأمام، عندما يتم طحن شفرة المنشار، ووقف عملية الطحن، وإيقاف تشغيل مفتاح الطاقة.
| المعلمات التقنية: |
| نطاق قطر شفرة المنشار: ¢300- ¢1800mm |
| فتحة شفرة المنشار: ¢ 10-220mm |
| سمك شفرة المنشار (الصلب): 1-12 ملم |
| مسافة الأسنان: 7-120 ملم |
| زاوية سطح الأسنان: 5 درجات إلى +30 درجة |
| زاوية السن العليا للخلف: 6-45 درجة |
| ميل الأسنان إلى اليسار واليمين: طرف الأسنان / سطح الأسنان 45 درجة |
| نطاق ضربات طحن الشفرة: أقصى 25 ملم (أسنان قابلة للتعديل) / دقيقة |
| سرعة الطحن: 0.5-6mm/s |
| سرعة العمل: ما لا يزيد عن 20 سنة/دقيقة |
| حجم عجلة الطحن (القطر الخارجي × الثقب): (¢ 125mm x ¢32mmX1mm) |
| طحن الشامفر السلبي: -27 درجة |
| زاوية تدوير رأس الطحن: 90 درجة و 180 درجة |
| سرعة خطية للعجلة الطحن: 26m/s |
| معدل تدفق مضخة مياه التبريد: 501/min |
| حجم سلطانة سائل التبريد: 85L |
| الطاقة الإجمالية: 2.2 كيلوواط |
| الجهد: ثلاثي المراحل 380 فولت |
| الوزن الميكانيكي: 1200 كجم |
| الأبعاد الميكانيكية (الطول × العرض × الارتفاع): 1800X1400X1800mm |
| الخصائص التقنية: |
| تصميم هذه الآلة يشير إلى خصائص النماذج المحلية والأجنبية المماثلة ، ويمتص ويحلل مزايا نفس النوع ، ويجري بعض التحسينات الوظيفية.هذه المعدات مصممة خصيصا لطحن شفرات المنشار السبائك الكبيرة. |
| 1. تحديد مجموعة متعددة من ملفات تعريف الأسنان لضغط واحد عملية متعددة الوظائف. |
| 2يمكن إكمال الأسنان المسطحة للسلالم في مرة واحدة ، مع طحن CNC وأي شكل من أسنان ، والتي يمكن أن تزيد من الكفاءة بثلاثة أضعاف.تحسين عملية استخراج العدادات لتحسين الدقة وتطويل عمر الخدمة. |
