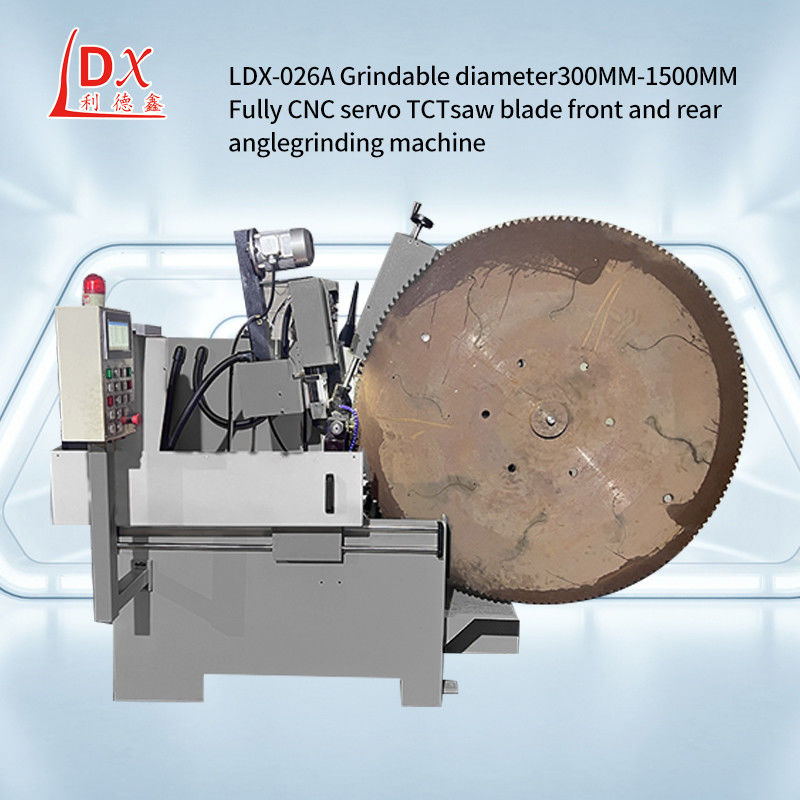

LDX-026A كاملة CNC سيرفو تغذية عالية الدقة دائرية شفرة شفرة معدات طحن
تفاصيل المنتج:
| مكان المنشأ: | فوشان ، قوانغدونغ |
| اسم العلامة التجارية: | lidexin |
| إصدار الشهادات: | CU,ISO |
| رقم الموديل: | LDX-026A |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Western Union |
| تفاصيل التغليف: | المظهر (الطويل * العرض * الارتفاع): 1600X1300X1900mm |
| وقت التسليم: | 10-15 يوم عمل |
| شروط الدفع: | T/T، ويسترن يونيون |
| القدرة على العرض: | 100 قطعة / مون |
|
معلومات تفصيلية |
|||
| التجويف الداخلي لشفرة المنشار: | ￠10-220 ملم | نطاق القطر الخارجي للمعالجة: | ￠300-￠1500 ملم |
|---|---|---|---|
| الزاوية الظهرية العلوية للأسنان: | 6-45 درجة | سمك شبكة المنشار (الصلب): | 1-12 ملم |
| زاوية وجه الأسنان: | 5°~+30° | سرعة الطحن: | 0.5-6 مللي متر/ثانية |
| إبراز: | آلة طحن دقيقة للدراجات المقطعة بالشفرة الدائرية,آلة طحن CNC للدراجات المقطعة بالشفرة الدائرية |
||
منتوج وصف
LDX-026A شفرة TCT الكبيرة شفرة CNC الكاملة مصنع آلة طحن
العيوب الشائعة لجهاز طحن العجلات الآلي ذو الشفرة الدائرية من سبيكة تشمل أساسًا الجوانب التالية:
1انخفاض دقة الطحن: إن انحراف حجم شفرة المنشار الدائري بعد الطحن كبير ، مما يؤثر على تأثير الاستخدام.
2"كفاءة طحن منخفضة: هناك توقف وظواهر عالقة في عملية الطحن، والتي تؤثر على كفاءة الإنتاج.
3الضوضاء المفرطة: الضوضاء الناتجة أثناء تشغيل المعدات تتجاوز المعيار، مما يؤثر على صحة العمال.
4الاهتزاز المفرط: يحدث اهتزاز قوي أثناء تشغيل المعدات ، مما يؤثر على عمر الخدمة للمعدات.
5فشل النظام الهيدروليكي: تسرب النظام الهيدروليكي، ضغط غير كاف وغيره من المشاكل التي تؤثر على التشغيل الطبيعي للمعدات.
ما هي وظائف الزوايا الثلاثة من شفرات المنشار السبائك:
1,لطحن شفرات المنشار المصنوعة من سبيكة ، يجب عليك أولاً استخدام آلة طحن شفرة المنشار المهنية. بالإضافة إلى المتطلبات الصارمة على عجلة الطحن والمحرك ومقعد العمل ، إلخ.يجب أن تكون مجهزة بسائل طحن مناسب (سائل القطع)وظيفتها الرئيسية هي طحن رأس القطع السبائك. التبريد، مع تحسين مسطحة سطح القطع وتحسين تأثير الطحن.
2وفقا لاحتياجات الاستخدام، يجب أن تؤخذ في الاعتبار العديد من العوامل في تصميم شفرة المنشار، أهمها زاوية رأس السبائك في نهاية الأسنان من شفرة المنشار.بغض النظر عن الزاوية الأمامية (زاوية الداخلية) أو الزاوية الخلفية (الدائرة الخارجية)
| المعلمات التقنية الرئيسية: |
| نطاق قطر المعالجة الخارجي: ¢300- ¢1500mm |
| الحفرة الداخلية لشفرة المنشار: ¢10-220mm |
| سمك شبكة المنشار (الصلب):1-12mm |
| نطاق الطوق: 7-100 ملم |
| زاوية وجه الأسنان: 5°~+30° |
| زاوية الجزء العلوي من ظهر الأسنان: 6-45 درجة |
| منحدر الأسنان اليسار/اليمين: أعلى الأسنان/وجه الأسنان 45 درجة |
| نطاق ضربات طحن القطع: 25 ملم كحد أقصى (أسنان قابلة للتعديل) / دقيقة |
| سرعة الطحن:0.5-6mm/s |
| سرعة العمل: ما يصل إلى 20 أسنان/دقيقة |
| أبعاد عجلة الطحن (القطر الخارجي * الحفرة): (¢125mm*¢32mmX2mm) |
| طحن الشامفر السلبي: -27 درجة |
| زاوية دوران رأس الطحن: 90° و 180° |
| تدفق مضخة المبرد: 501/min |
| سرعة الطحن: 26m/s |
| حجم أسطوانة سائل التبريد: 85L |
| الطاقة الإجمالية: 2.2 كيلوواط |
| الجهد: ثلاثي المراحل 380 فولت |
| الوزن الإجمالي للمعدات:1000 كجم |
| مظهر ((طول*عرض*ارتفاع):1600X1300X1900mm |
| الخصائص التقنية: |
| هذه الآلة مصممة مع مراعاة خصائص الأنواع المحلية والأجنبية المماثلةالذي يمتص ويحلل مزايا نفس النوع ويحسن الوظائف إلى حد ما في نفس الوقت. |
| 1. إعدادات مسبقة لمجموعات عديدة من أنواع الأسنان والعمل متعدد الوظائف بمفتاح واحد. |
| 2يمكن الانتهاء من الأسنان المسطحة في وقت واحد، وتتميز طحن CNC وأنواع الأسنان التعسفية، ويمكن أن تحسن الكفاءة بنسبة 3 مرات.بسبب اعتماد عملية استخراج الأسنان المحسنة، يتم تحسين الدقة، ومدة خدمتها تمدد. |
