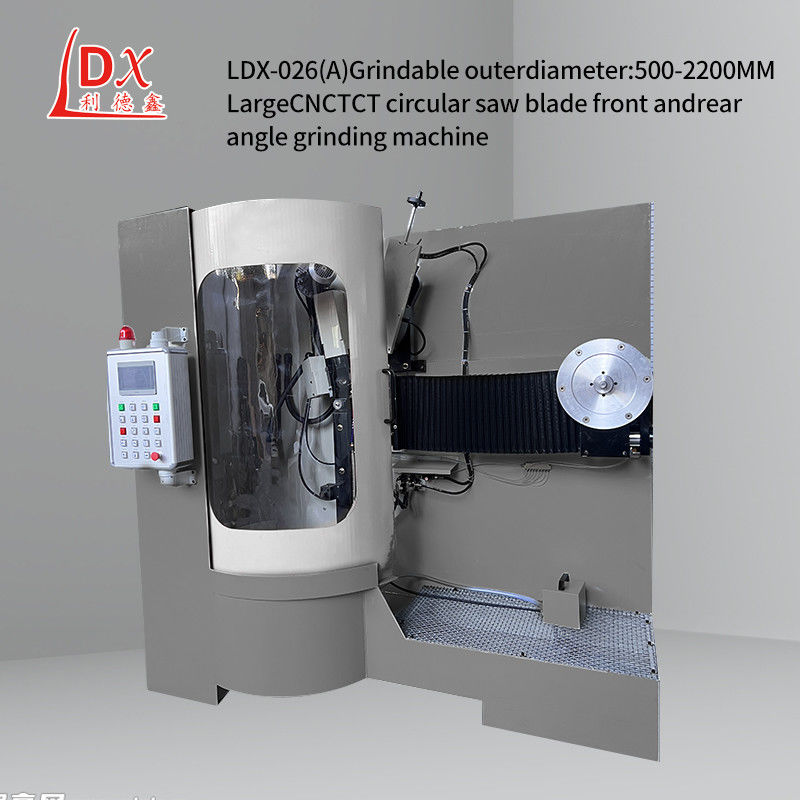

آلة طحن تلقائية ذات شفرة دائرية TCT كبيرة LDX-026A
تفاصيل المنتج:
| مكان المنشأ: | فوشان ، قوانغدونغ ، الصين |
| اسم العلامة التجارية: | Lidexin |
| إصدار الشهادات: | CU,ISO |
| رقم الموديل: | LDX-026A |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | وحدة 1 |
|---|---|
| الأسعار: | Western Union |
| تفاصيل التغليف: | الأبعاد الميكانيكية (الطول × العرض × الارتفاع): 1800X1400X1800mm |
| وقت التسليم: | 10-15 يوم عمل |
| شروط الدفع: | T/T، ويسترن يونيون |
| القدرة على العرض: | 100 قطعة / مون |
|
معلومات تفصيلية |
|||
| طحن الشطب السلبي: | -27° | السرعة الخطية لعجلة الطحن: | 26 م / ث |
|---|---|---|---|
| حجم اسطوانة المبرد: | 90 لتر | الوزن الميكانيكي: | 1200 كجم |
| إبراز: | آلة طحن أوتوماتيكية ldx-026a,آلة طحن تلقائية,tct 4 بوصة شفرة للطاحونة,tct automatic grinding machine,tct 4 inch saw blade for grinder |
||
منتوج وصف
LDX-026A المبيعات المباشرة للمصنع لجهاز طحن كبير من نوع TCT ذو شفرة دائرية
يجب أن تتخذ آلة طحن أدوات المنشار متعددة الشفرات الإجراءات التالية للحد من ضوضاء الآلة:
1أجزاء من العجلات التي لها تأثير أكبر على الضوضاء (تركيز على عدة أزواج من عجلات نقل عالية السرعة Z 45 / Z 20 ، Z 26 / Z 60 ، الخ)) يتم تعديلها وبعض ثقوب تخفيض الوزن لجعل منحنى شكل الأسنان من أسنان العدادات مغامرة وتقليل منطقة انتشار الصوتتظهر التجارب أن ضوضاء العدادات ناتجة أساسا عن إشعاع الطرف النهائي. كلما زادت مساحة السطح، زادت قيمة الضوضاء المشعة. يمكن أن يقلل الحفر من المساحة المشعة للضوضاء.بحيث يمكن تحقيق تأثير الحد من الضوضاء.
2عند معالجة المعدات ، التحكم في قاعدة العجلة لجعلها أكبر قليلاً من قاعدة المعدات الكبيرة يمكن أن يقلل من الضوضاء.لأن قاعدة العجلة تقل قليلا بسبب تشوه القوة عند الشبكةيمكن التحكم في هذا عن طريق تحسين زاوية المقصورة الأمامية، وعادة ما تزيد زاوية المقصورة الأمامية من عجلة قطع المقصورة.
3ضجيج أداة الآلة هو هندسة النظام الناجمة عن العديد من العوامل، و ضجيج العجلات هو واحد فقط منهم.محاملفي الوقت الحاضر، تستمر الأبحاث لجعل ضوضاء آلة الطحن مستقرة عند مستوى 81d B (A) لتلبية متطلبات مستوى التصدير.
| المعلمات التقنية: |
| نطاق قطر شفرة المنشار: ¢300- ¢1800mm |
| فتحة شفرة المنشار: ¢ 10-220mm |
| سمك شفرة المنشار (الصلب): 1-12 ملم |
| مسافة الأسنان: 7-120 ملم |
| زاوية سطح الأسنان: 5 درجات إلى +30 درجة |
| زاوية السن العليا للخلف: 6-45 درجة |
| ميل الأسنان إلى اليسار واليمين: طرف الأسنان / سطح الأسنان 45 درجة |
| نطاق ضربات طحن الشفرة: أقصى 25 ملم (أسنان قابلة للتعديل) / دقيقة |
| سرعة الطحن: 0.5-6mm/s |
| سرعة العمل: ما لا يزيد عن 20 سنة/دقيقة |
| حجم عجلة الطحن (القطر الخارجي × الثقب): (¢ 125mm x ¢32mmX1mm) |
| طحن الشامفر السلبي: -27 درجة |
| زاوية تدوير رأس الطحن: 90 درجة و 180 درجة |
| سرعة خطية للعجلة الطحن: 26m/s |
| معدل تدفق مضخة مياه التبريد: 501/min |
| حجم سلطانة سائل التبريد: 85L |
| الطاقة الإجمالية: 2.2 كيلوواط |
| الجهد: ثلاثي المراحل 380 فولت |
| الوزن الميكانيكي: 1200 كجم |
| الأبعاد الميكانيكية (الطول × العرض × الارتفاع): 1800X1400X1800mm |
| الخصائص التقنية: |
| تصميم هذه الآلة يشير إلى خصائص النماذج المحلية والأجنبية المماثلة ، ويمتص ويحلل مزايا نفس النوع ، ويجري بعض التحسينات الوظيفية.هذه المعدات مصممة خصيصا لطحن شفرات المنشار السبائك الكبيرة. |
| 1. تحديد مجموعة متعددة من ملفات تعريف الأسنان لضغط واحد عملية متعددة الوظائف. |
| 2يمكن إكمال الأسنان المسطحة للسلالم في مرة واحدة ، مع طحن CNC وأي شكل من أسنان ، والتي يمكن أن تزيد من الكفاءة بثلاثة أضعاف.تحسين عملية استخراج العدادات لتحسين الدقة وتطويل عمر الخدمة. |
