قطر طحن 400-1800MM آلة طحن CNC LDX-026A
تفاصيل المنتج:
| مكان المنشأ: | فوشان ، قوانغدونغ ، الصين |
| اسم العلامة التجارية: | Lidexin |
| إصدار الشهادات: | CU,ISO |
| رقم الموديل: | LDX-026A |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | وحدة 1 |
|---|---|
| الأسعار: | Western Union |
| تفاصيل التغليف: | الأبعاد الميكانيكية (الطول × العرض × الارتفاع): 1800X1400X1800mm |
| وقت التسليم: | 10-15 يوم عمل |
| شروط الدفع: | T/T، ويسترن يونيون |
| القدرة على العرض: | 100 قطعة / مون |
|
معلومات تفصيلية |
|||
| معالجة نطاق قطر شفرة المنشار: | ￠400 - ￠ 1800 ملم | خطوة الأسنان: | 7-120 ملم |
|---|---|---|---|
| زاوية الأسنان العلوية للخلف: | 6-45 درجة | ||
| إبراز: | آلة طحن CNC 400mm,1800mm 4 بوصة شفرة المنشار للطاحونة,شفرة CNC 4 بوصة للطاحونة,1800mm 4 inch saw blade for grinder,cnc 4 inch saw blade for grinder |
||
منتوج وصف

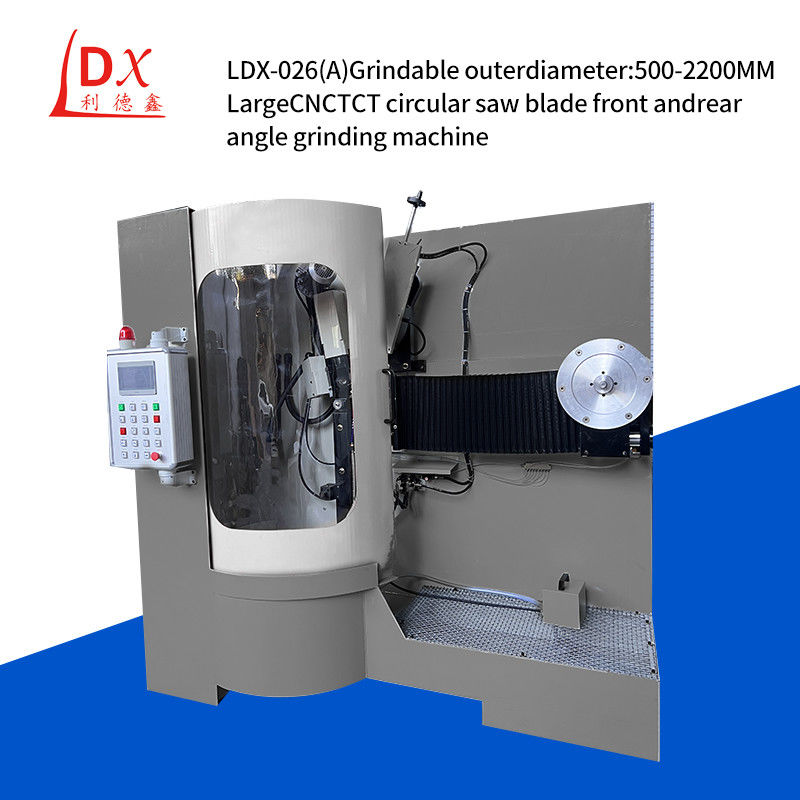

LDX-026A قطر الطحن 400-1800MM آلة طحن CNC
مرحلة تصميم آلة طحن العجلات:
1تحديد بنية ووظيفة المعدات وفقا للاحتياجات الفعلية، تحديد الهيكل الأساسي ووظيفة المعدات، مثل المحرك، عجلة الطحن، جهاز نقل،جهاز ضبط، إلخ
2تحديد المعلمات التقنية الرئيسية وفقًا لهيكل ووظيفة المعدات ، تحديد المعلمات التقنية الرئيسية ، مثل قوة المحرك ، حجم العجلات ، نسبة سرعة التروس ،نطاق ضبط، إلخ
3وفقًا لهيكل المعدات ووظيفتها ، قم برسم رسومات التصميم للمعدات ، بما في ذلك رسم التجميع النهائي ، رسومات الأجزاء ، إلخ.
| المعلمات التقنية: |
| نطاق قطر شفرة المنشار: 400- 1800mm |
| فتحة شفرة المنشار: ¢ 10-220mm |
| سمك شفرة المنشار (الصلب): 1-12 ملم |
| مسافة الأسنان: 7-120 ملم |
| زاوية سطح الأسنان: 5 درجات إلى +30 درجة |
| زاوية السن العليا للخلف: 6-45 درجة |
| ميل الأسنان إلى اليسار واليمين: طرف الأسنان / سطح الأسنان 45 درجة |
| نطاق ضربات طحن الشفرة: أقصى 25 ملم (أسنان قابلة للتعديل) / دقيقة |
| سرعة الطحن: 0.5-6mm/s |
| سرعة العمل: ما لا يزيد عن 20 سنة/دقيقة |
| حجم عجلة الطحن (القطر الخارجي × الثقب): (¢ 125mm x ¢32mmX1mm) |
| طحن الشامفر السلبي: -27 درجة |
| زاوية تدوير رأس الطحن: 90 درجة و 180 درجة |
| سرعة خطية للعجلة الطحن: 26m/s |
| معدل تدفق مضخة مياه التبريد: 501/min |
| حجم سلطانة سائل التبريد: 85L |
| الطاقة الإجمالية: 2.2 كيلوواط |
| الجهد: ثلاثي المراحل 380 فولت |
| الوزن الميكانيكي: 1200 كجم |
| الأبعاد الميكانيكية (الطول × العرض × الارتفاع): 1800X1400X1800mm |
| الخصائص التقنية: |
| تصميم هذه الآلة يشير إلى خصائص النماذج المحلية والأجنبية المماثلة ، ويمتص ويحلل مزايا نفس النوع ، ويجري بعض التحسينات الوظيفية.هذه المعدات مصممة خصيصا لطحن شفرات المنشار السبائك الكبيرة. |
| 1. تحديد مجموعة متعددة من ملفات تعريف الأسنان لضغط واحد عملية متعددة الوظائف. |
| 2يمكن إكمال الأسنان المسطحة للسلالم في مرة واحدة ، مع طحن CNC وأي شكل من أسنان ، والتي يمكن أن تزيد من الكفاءة بثلاثة أضعاف.تحسين عملية استخراج العدادات لتحسين الدقة وتطويل عمر الخدمة. |
